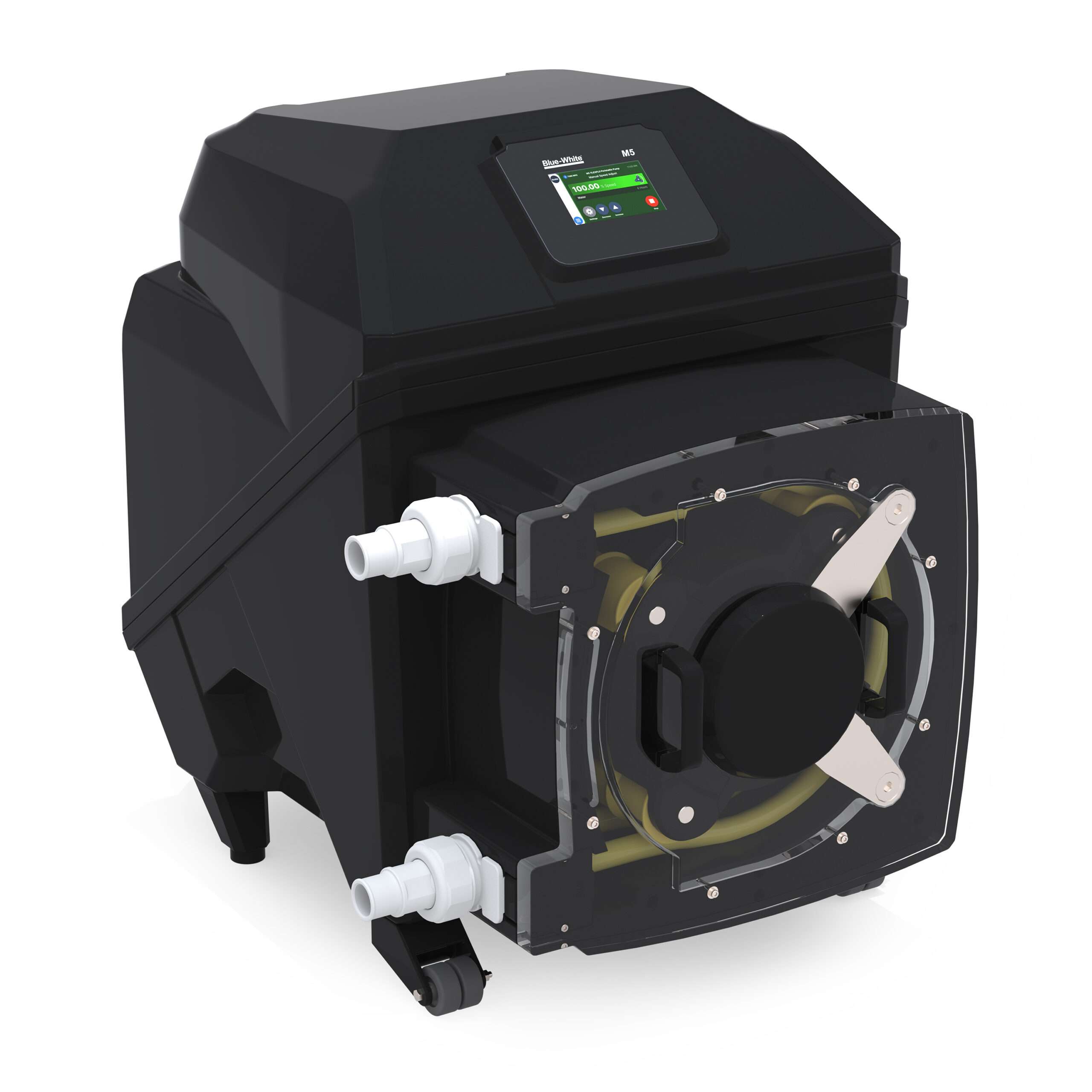

M5
FLEXFLO®蠕动计量泵
FLEXFLO®M5蠕动计量泵是真正的大容量精密流体计量的进步。这种节能泵能够在75转/分钟的电机转速下输出高达8.9加仑/分钟，最大限度地提高管道寿命，减少整体维护。M5还通过其独特的偏置辊设计和双通道管组件减少了高达80%的脉动。
M5是一种全封闭且易于配置的泵，不需要外部控制设备来操作。它具有一个大的5″显示器，易于观看，简单直观的触摸屏控制和图标驱动的菜单导航。M5远程控制信号选项包括Pulse, 4-20mA, Modbus TCP, EtherNet/IP™和PROFIBUS，用于增强关键计量和传输应用的监督和自动化。
技术概述:
加仑小时
.0076 - 534
液体变阻器
.0286 - 2021
毫升/分钟
.4767 - 33683
压力
125PSI (8.6Bar)
外壳评级
NEMA 2, Kydex
标准
cETLus, CE, NSF61
控制方法
手动，远程模拟/数字，以太网/IP, Modbus TCP/IP, PROFIBUS
电力供应
115至240VAC-50/60Hz
文学
M5文学
3 d可视化工具
特性
好处:
- 自吸-即使在最大管道压力下。不需要旁通阀。不能气锁或失去prime。30英尺的吸力升降机。温和的低剪切泵送行动。
- 管道故障检测(TFD)通过检测泵头中的化学物质来检测管道破裂。无假触发-专利
- 双通道管设计，最佳性能和压力能力
- 独特的偏置辊设计减少脉动高达80%
通信与接口:
- 5寸触摸屏彩色液晶显示屏
- 用户友好的配置
控制方法:
- 手动控制
- 4-20mA输入
- 远程启动/停止
- 脉冲输入
- 频率输入
- 以太网/ IP
- Modbus TCP / IP
- 现场总线
- 报警输出
- 艘渔船
- 继电器输出
优越的设计:
- 5年质保
- 10,000:1的翻转比
- NEMA 2冲洗，耐化学腐蚀外壳
- 重型转子意味着没有弯曲和增加精度没有金属弹簧或铰链腐蚀。
安全特性:
- 管道故障检测(TFD)检测管道破裂，防止危险化学品泄漏
- 安全可编程6位密码，防止篡改
规范
最大工作压力(不包括泵管)
- 65 psig (4.4 bar)
- 注意:参见单个泵管组件的最大额定压力。
最高流体温度(不包括泵管)
- 185°f(85℃)
- 注意:见单个泵管组件最大。温度等级。
最大粘度
- 12000厘泊
最大吸力
- 30英尺水，0 psig(9.14米，0 bar)
环境工作温度
- 14°F至115°F(-10°C至46°C)
环境储存温度
- -40°F至158°F(-40°C至70°C)
工作电压
- 115伏/ 60 hz, 1的ph值
- 230伏/ 60 hz, 1的ph值
- 220伏/ 50 hz, 1的ph值
- 240伏/ 50 hz, 1的ph值
- 230伏/ 50 hz, 1的ph值
电源线选择
- 115V60Hz = NEMA 5/15(美国)
- 230V60Hz = NEMA 6/15(美国)
- 220V50Hz = CEE 7/VII (EU)
- 240V50Hz = AS 3112(澳大利亚/新西兰)
- 230V50Hz = bs1363 /A(英国)
电动机
- 直流无刷，1马力
电机调速范围
- 10000:1(0.01% - 100%电机转速)最大转速= 75
电机调速分辨率
- 0.1%的增量> 1%电机速度和< 100%
- 0.01%增量< 1%电机转速
显示
- 5英寸触摸屏彩色液晶显示，抗紫外线。
显示语言
- 英语，西班牙语，法语，德语和葡萄牙语可选
最大外形尺寸
- 25.7 "宽x 30.1 "高x 32.8 "深(65.2W x 76.4H x 83.3D cm)
产品重量
- 178磅(80.7公斤)
安全
- 可编程6位密码
大约装运重量
- 180磅(81.65公斤)
外壳
- NEMA 2, Kydex
通过无铅认证
- 是的
标准
- cETLus, CE, NSF61
